CAD 散乱直线、圆弧怎么合并成整体多段线？手把手演示 PE 多段线编辑批量合并，遇到微小缝隙、线条看似相连实际合并不了的处理方案，新手一看就会。
很多人接收外部图纸、导入其他软件文件之后，图形轮廓全部碎成一段段独立线段。想要偏移轮廓、填充、拉伸实体、统计面积，每次选中都是零散线条，操作特别麻烦。不少新手只会一根一根重新描线，浪费大量时间，其实 CAD 自带多条命令可以快速整合散乱图形，根据线条实际情况选择对应的方法效率最高。
方法一：PE（PEDIT）批量合并【最常用，首尾相连轮廓首选】
适合场景：直线、圆弧首尾相接，想要合并成一条完整多段线。命令行输入 PE回车
输入 M（多条）回车，直接框选所有散乱线段
回车确认，提示是否转为多段线，输入 Y

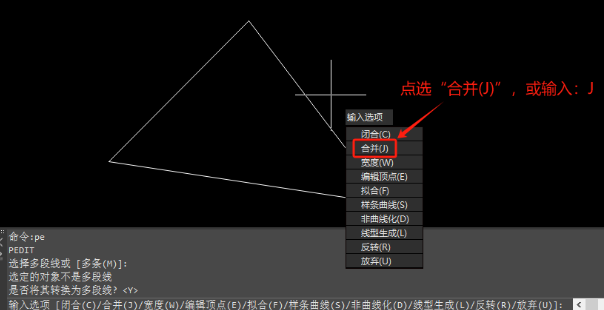

输入 J（合并）回车
设置模糊距离：端点完全贴合填 0；存在微小缝隙可以输入 0.5~2，根据图纸精度调整
回车完成合并
小技巧：模糊距离不要设置过大，避免把不相干的线条错误连接。合并完成后输入 C，还能直接闭合轮廓。
方法二：JOIN（合并）命令
适合场景：同一条直线上断开的多条线段；单条多段线拼接。命令输入 JOIN（快捷键 J）选中基准线条，再框选相连线段回车。⚠️注意局限：单纯直线 JOIN 只能合并共线线段；直线和圆弧混合轮廓，优先用 PE 命令。
方法三：BO（BOUNDARY 边界创建）【线条有缝隙、无法直接合并的救星】
很多图纸线条肉眼看着闭合，端点存在微小间隙，PE 合并一直失败，直接用边界命令重新生成完整轮廓。
命令输入 BO回车
对象类型选择【多段线】
点击图形封闭区域内部一点，CAD 自动沿着散乱线条生成一条全新完整轮廓
生成后可移动新轮廓，原有碎线条可以保留或者删除
优势：不需要修补缝隙，适合整理图纸轮廓、做填充边界。
方法四：提前清理图纸，提高合并成功率
合并前建议执行这两步，减少报错：
OVERKILL 命令，清理重叠重复线条；
FLATTEN 展平图形（专业版 CAD），消除线条 Z 标高不一致导致合并不了的问题。
实操避坑经验
尽量开启 F3 对象捕捉画图，从源头减少线条断开；
不要一次性框选整张图纸所有线条合并，只选中需要处理的轮廓，防止出错；
如果合并后线条出现扭曲，检查是否存在交叉、自相交线段；
想要后续拉伸建模，优先保证合并结果是闭合多段线。
CAD 如何快速合并散乱线段图形 FAQ
问：CAD 散乱线段合并首选哪个命令？
答：绝大多数建筑、机械轮廓优先使用 PE（PEDIT）命令，支持直线 + 圆弧混合拼接；线条缝隙较大、PE 无法合并时，使用 BO 边界创建重新生成轮廓；只有共线断开直线，才适合 JOIN 命令。
问：PE 合并线条提示没有找到可连接对象是什么原因？
答：常见几种情况。线条端点存在微小间隙，可适当调高模糊距离；线条标高不一致不在同一平面；线条互相交叉而非首尾相接；图形内部存在重叠重复线条。可以放大端点仔细检查。
问：线条看着首尾相连，为什么依旧合并不成功？
答：属于图纸常见 “假连接”，视觉上线条搭在一起，端点坐标没有精确重合。可以使用 FILLET 命令，圆角半径设置 0，一键把端点贴合，之后再执行合并。
问：合并之后线条能不能再拆分？
答：可以。选中合并完成的多段线，输入 EXPLODE（X）炸开，就能恢复成零散独立线段，按需操作。
问：BO 边界创建生成新轮廓，原来的散乱线条需要删除吗？
答：看需求。如果原图线条还需要保留，直接移动新生成的多段线另放图层；原图线条无用，可以清理删除，减少图纸冗余对象。
问：LT 版本 CAD 没有 FLATTEN 命令，标高不一致怎么处理？
答：选中所有线条，打开特性面板，统一把起点、端点 Z 坐标全部修改为 0，统一平面后再尝试合并。
问：图块内部的零散线段可以直接合并吗？
答：不行。先要输入 X 炸开图块，编辑内部线条，完成合并之后，有需要再重新创建块。
问：合并多段线之后，能不能统一修改线宽？
答：可以。合并完成选中整条多段线，PE 命令内输入 W，输入统一宽度数值，整条轮廓线宽同步更改。
